Cấu tạo và nguyên lý hoạt động của vận thăng nâng hàng

Vận thăng nâng hàng là loại máy móc rất cần thiết cho công việc thi công xây dựng, đặc biệt là các công trình cao tầng. Để có thể lựa chọn loại vận thăng phù hợp và sử dụng máy được hiệu quả, bạn cần phải biết cấu tạo và nguyên lý hoạt động của vận thăng nâng hàng.



Nguyên lý hoạt động của vận thăng nâng hàng:

- Được điều khiển lên xuống bằng nút điều hiển bằng tay.

- Truyền động nâng bằng dây cáp thông qua mô tơ, hộp giảm tốc trục Vít-Bánh vít.

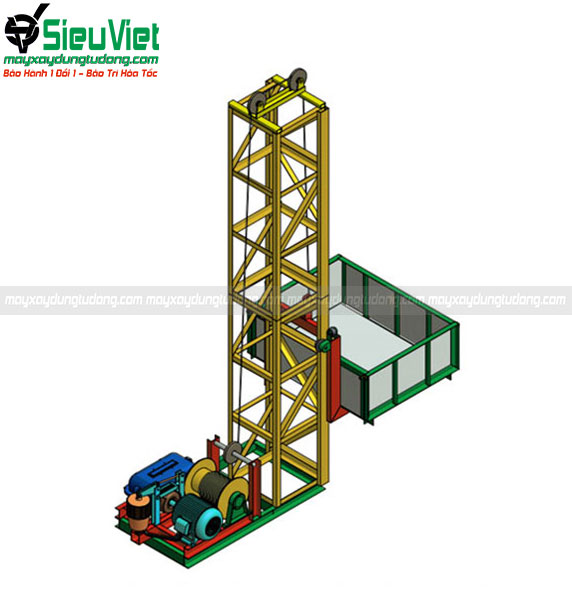

Cấu tạo và nguyên lý hoạt động của vận thăng nâng hàng

Cấu tạo của vận thăng nâng hàng

Cấu tạo của vận thăng nâng hàng bao gồm các bộ phận như:

- Bàn nâng hàng

- Chống rói tự động

- Khung thân vận thăng

- Puly dẫn hướng cáp

- Tang quấn cáp

- Mô Tơ và Hộp giảm tốc

- Đế vận thăng

- Cáp tải

- Tủ điện điều khiển

- Hộp nút bấm điều khiển

- Giới hạn hành trình

- Cần tự lắp

- Gông giằng

Các bộ phận chính của vận thăng và công dụng của chúng

- Đốt vận thăng được chế tạo bằng thép V50x50x5mm cho bốn thanh đứng, Thanh trượt dẫn hướng bàn nâng là thép hình U80x45x5mm và các thanh ngang là thép hình V40x40x4.5mm. Các thanh này liên kết với nhau thông qua các mối hàn. Các đốt khung thân có chiều dài chung là 3.0 mét, nối với nhau bằng bu long M16 thành hệ thống khung đốt được định vị thẳng đứng bởi giằng tường và được cố định vào đế ở chân móng.

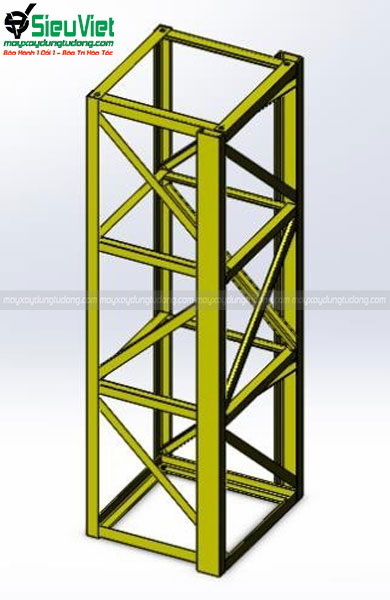

Đốt vận thăng nâng hàng

Đốt vận thăng nâng hàng

- Bàn nâng hàng là bộ phận quan trọng của vận thăng dùng để nâng vật liệu tư hàng hóa, bàn nâng hàng có kích thước 1400x1200x500mm cho tất cả các model. Được chế tạo bằng hệ khung thép, phần thân có các con lăn dẫn hướng, vv….

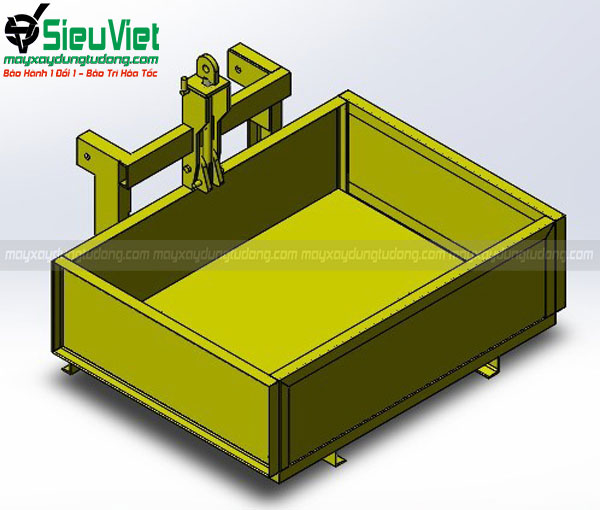

Bàn nâng vận thăng

Bàn nâng vận thăng

- Khung đế là bộ phận cơ bản liên kết thiết bị với nền móng beton, để định vị, lắp ghép các bộ phận của thiết bị như: khung thân, motor+hộp giảm tốc, tang cáp, Puly dẫn hướng cáp.

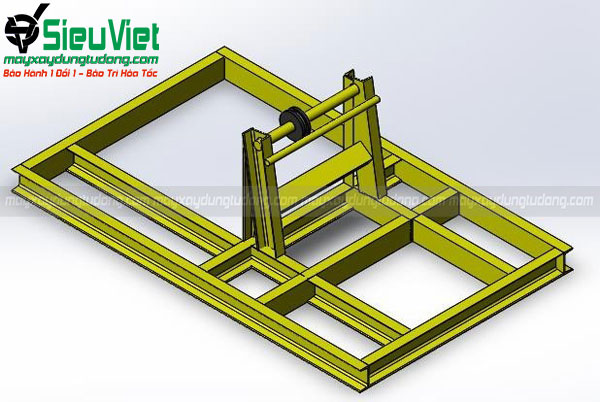

Khung đế vận thăng

Khung đế vận thăng

- Cẩu tự lắp gồm móc cẩu, cần, puly dẫn hướng cáp, cơ cấu cuốn cáp và cáp nâng. Dùng để cẩu các bộ phận của vận thăng như: giằng tường, đốt tiêu chuẩn khi nâng chiều cao của vận thăng vv….

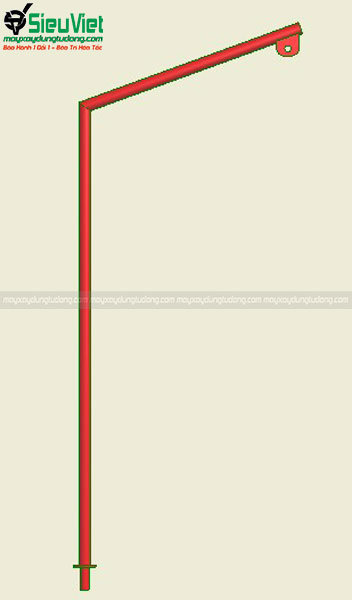

Cần cẩu tự lắp

Cần cẩu tự lắp

- Mô tơ và Hộp giảm tốc là bộ phận truyền lực cho vận thăng. Giúp kéo bàn nâng lên xuống và điều chỉnh tốc độ duy chuyển của bàn nâng.

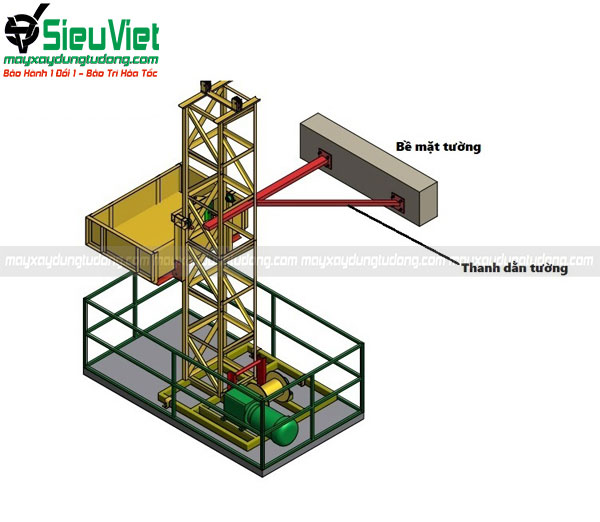

Cấu tạo vận thăng nâng hàng

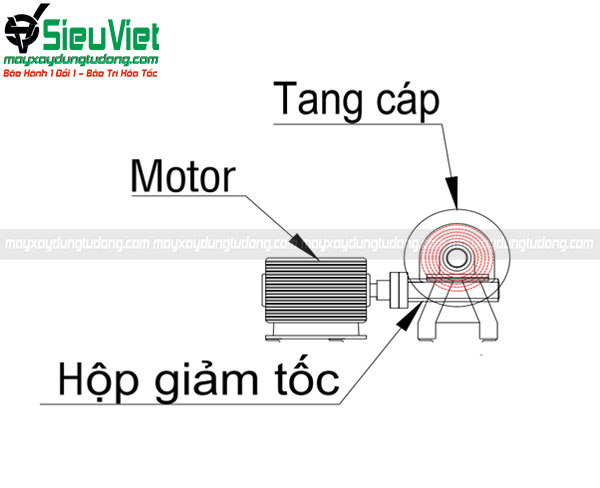

Cơ cấu truyền động Mô tơ và hộp giảm tốc

Các bộ phận oàn toàn cho vận thăng cần phải có:

- Công tắc giới hạn hành trình trên và dưới.

- Bánh dẫn

- Bánh răng nhỏ

- Thiết bị phòng rơi.

Để hoạt động oan toàn và thắp lắp, vận hành được dễ dàng vận thăng nâng hàng cần đáp ứng được các yếu tố sau.

- Hệ thống truyền động sử dụng một động cơ điện, 1 hộp giảm tốc trục vít-bánh vít. Hộp giảm tốc máy gọn nhẹ, khả năng chịu tải lớn, thời gian sử dụng lâu dài.

- Khớp nối giữa động cơ và hộp giảm tốc sử dụng loại khớp nối có tính đàn hồi, kết cấu hợp lý, có tính năng giảm nhẹ chấn động khi khởi động và hãm đột ngột.

- Kết cấu thép được thiết kế hợp lý, khoa học, đáp ứng được yêu cầu sử dụng, trọng lượng nhẹ, chịu lực cao, tính cứng tốt.

- Lắp đặt nhiều thiết bị an toàn như: Bộ hạn chế tốc độ, chống cắt mạch, cầu chì, bộ hạn chế tầm cao, hạn chế tầm thấp, đảm bảo cho vận thăng hoạt động an toàn.

- Hệ thống mạch điện đơn giản, dễ dàng lắp đặt, thao tác và bảo dưỡng.

Ngoài ra để lụa chọn và sử dụng vận thăng nâng hàng được hiệu quả. Người sử dụng nên lựa chọn các đơn vị cung cấp có uy tín, để đảm bảo các thiết bị đúng chuẩn oan toàn và lắp đặt vận thăng đúng qui cách, cũng như hướng dẫn vận hành chi tiết cho người sử dụng.
