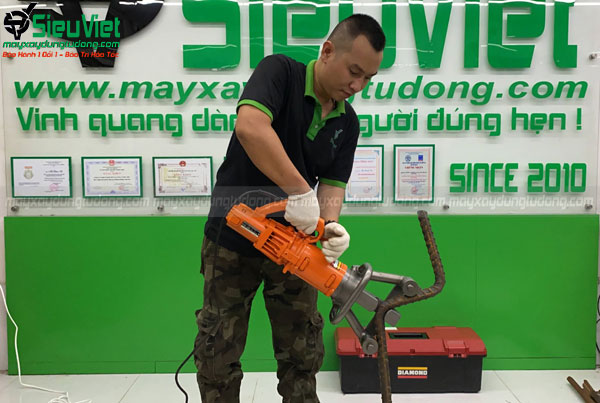

Sử dụng máy uốn sắt thủy lực cầm tay

Máy uốn sắt thủy lực cầm tay có trọng lượng 26Kg với thiết kế gọn nhẹ có thể thao tác ở không gian chật hẹp hay trên cao. Sử dụng nguồn điện 220, máy có khả năng uốn sắt thép từ 10mm–32mm với góc uốn 140độ.

Máy là giải pháp uốn sắt thép cho cột cháy công trình, sắt dính trên sàn bê tông,… Được sử dụng nhiều ở các công trình cầu đường, công trình xây dựng lớn thay thế công việc uốn sắt thủ công mất nhiều thời gian và không đáp ứng được nhu cầu kỹ thuật.

1. Cấu tạo máy:

2. Thông số kỹ thuật máy:

Moder	DBR-32WH
Nguồn điện ( Mô tơ - Công Suất )	220V – 50/60Hz 1Phase (1,9KW – 30A Mô tơ chổi than)
Đường kính sắt có thể uốn	10mm - 32mm
Khả năng uốn đồng thời	1 Thanh
Góc uốn	0 - 140độ
Tốc độ uốn	6s/Thao tác
Kích thước( Dài – Rộng Cao )	560 - 270 - 200mm
Trọng lượng	26Kg

3.  Hướng dẫn sử dụng máy uốn sắt thủy lực cầm tay

1) Kiểm tra trước khi sử dụng

a. Kiểm tra mức dầu.

b. Kiểm tra xem nguồn điện có phù hợp với máy ép cốt thép không.

CHĂM SÓC: Nếu điện áp quá cao, động cơ sẽ cháy, nếu điện áp công suất thấp sẽ không thể vận hành máy. Không bao giờ sử dụng dòng điện DC.

c. Kiểm tra xem nguồn điện có được nối tiếp đất đúng cách không.

THẬN TRỌNG: Việc không có dây tiếp địa có thể dẫn đến rò rỉ điện gây nguy hiểm cho người sử dụng máy.

d. Kiểm tra dây không bị hư hại và phích cắm không bị lỏng.

CHÚ Ý: Lớp bọc dây điện  bị mài mòn có thể dẫn đến rò rỉ điện gây nguy hiểm cho người sử dụng.

Nếu dây điện được sử dụng, hãy đảm bảo rằng nó không bị hư hại và có độ dày thích hợp với chiều dài. Xem bảng bên dưới.

Chiều dài cáp	100 / 115V	220V
Kích Thước	Cáp (AWG)	Đường kính định danh
Dài 10m	16	1.0mm2
Dài 15m	14	1.25mm2
Dài 30M	10	1.5mm2

e. Trước khi cắm vào, đảm bảo rằng khóa chuyển đổi TẮT.

THẬN TRỌNG: Nếu công tắc, khóa được BẬT, máy sẽ hoạt động và piston sẽ hoạt động ngay lập tức.

Khi cắm vào nguồn điện. Để tháo khóa, bấm công tắc , nút khóa sẽ tự bật  ra.

2) LÀM ẤM THIẾT BỊ

Khi thời tiết lạnh, hãy làm ấm thiết bị trong 30-60 giây để dầu thủy lực đạt được độ nhớt thích hợp. Kéo công tắc kích hoạt để mở rộng piston và nhả ra khi nó đã đạt đến toàn bộ hành trình. Lặp lại 3-5 lần.

3) ĐIỂM ĐẶC BIỆT

a. Không che lỗ thông hơi.

CHÚ Ý: Nếu lỗ thông hơi được che kín, động cơ sẽ bị nóng quá và có thể bị cháy.

b. Nếu dầu thủy lực vượt quá 70 C (158 F), công suất sẽ giảm.

Cho phép thiết bị nguội trước khi tiếp tục hoạt động. (Đặc biệt cẩn thận vào mùa hè, khi máy bơm nhôm nóng lên nhanh hơn.)

c. Nếu có sự sụt giảm năng lượng và động cơ nóng bất thường, hãy kiểm tra chổi than của máy.

4) HOẠT ĐỘNG

DBR-32WH chủ yếu nhằm làm thẳng các thanh cốt thép bị biến dạng. Tất nhiên nó có thể, cũng được sử dụng để uốn cong một cốt thép thẳng.

Để cho phép các đơn vị được sử dụng trong không gian hạn chế, có hai chế độ hoạt động; đẩy và kéo.

Chế độ được chọn bằng cách di chuyển cần điều khiển chế độ đến vị trí thích hợp. "A" cho đẩy (piston tiến lên) và "B" cho kéo (piston rút lại). Trong cả hai chế độ, chỉ cần nhấn công tắc để di chuyển piston.

N.B. Sự chuyển động của piston được giới hạn bởi một van an toàn. Để ngăn chặn tình trạng máy quá nóng, nhả công tắc kích hoạt khi piston đã đạt đến giới hạn hành trình của nó.

Đẩy: Trước hoặc rút piston để móc ở vị trí bắt đầu phù hợp. Đặt cần điều khiển chế độ thành "A" và lắp thanh cốt thép như hình bên trái. Kéo công tắc kích hoạt cho đến khi thanh cốt  thép ở góc mong muốn.

Kéo:  Đặt móc ở vị trí bắt đầu chính xác, đảm bảo cần điều khiển chế độ ở vị trí "B" và vừa vặn thanh cốt thép như minh họa. Kéo công tắc kích hoạt cho đến khi đạt được góc mong muốn.

N.B. Điều quan trọng là cốt thép được lắp đúng vào móc và chống lại các con lăn. (phần móc dày luôn được tỳ vào thanh sắt bất kể trong trạng thái đẩy ra hay kéo về)

5) Góc trong

Kể từ khi piston được giới hạn, góc thẳng / uốn bên trong sẽ thay đổi tùy theo đường kính thép cây và chế độ vận hành. Tham khảo bảng phía dưới:

6) LÀM SẠCH

Làm sạch toàn bộ máy hàng ngày, tốt nhất là ngay sau khi sử dụng.

! THẬN TRỌNG: Mang găng tay để bảo vệ tay khỏi mảnh vụn kim loại.

Đừng sử dụng trong môi trương không khí gây cháy nổ và  không khí có thể gây ra mạt kim loại / hoặc bụi bay vào mắt và hệ thống hô hấp.

a. Ngắt kết nối thiết bị.

b. Lau sạch hoặc chải sạch tất cả bụi bẩn và kim loại. Đặc biệt chú ý đến

nửa dưới của piston, nơi bụi bẩn dễ tích tụ hơn.

c. Khi piston đã được rút lại, bấm công tắc đến khi piston hồi về hết. Rút phích cắm của thiết bị. Kiểm tra piston để tích lũy bụi bẩn và các mạt sắt có thể làm kẹt và xước piston.

7) KIỂM TRA MỨC DẦU CỦA MÁY

Khi máy uốn sắt cầm tay được vận hành bằng thủy lực, mức dầu phải được kiểm tra thường xuyên, tốt nhất là mỗi ngày. Việc không duy trì được dầu ở mức phù hợp sẽ làm giảm áp suất và mất điện thủy lực, gây hao mòn nhanh chóng cho cơ cấu thủy lực

THẬN TRỌNG: Dầu thủy lực rất dễ cháy. Tránh xa tia lửa và ngọn lửa. Không hút thuốc.

THẬN TRỌNG: Dầu thủy lực có thể gây viêm mắt và da. Nếu nuốt phải, nó sẽ gây tiêu chảy và ói mửa.

Trong trường hợp tiếp xúc bằng mắt, rửa sạch bằng nước sạch trong ít nhất 15 phút và tham khảo ý kiến ​​bác sĩ.

Trong trường hợp tiếp xúc với da, rửa kỹ bằng xà phòng và nước.

Trong trường hợp uống, hãy hỏi bác sĩ ngay lập tức.

8) Đừng cố ý sử dụng sai quy cách.

a .Dầu nên ấm nhưng không nóng. Làm ấm thiết bị nếu lạnh.

b. Rút phích cắm thiết bị ra khỏi nguồn điện.

c. Tháo chốt dầu và rửa sạch sau đó bịt kín (bao bì).

! 1 THẬN TRỌNG: Không được tháo chốt dầu khi thiết bị đang nóng hoặc dầu tràn ra ngoài.

d. Kiểm tra mức dầu có đáy lỗ cắm (nghĩa là trường hợp máy bơm đã đầy hay chưa). Nếu mức dầu quá thấp, hãy nạp dầu thủy lực loại tốt với đặc tính chống bọt và chống mài mòn (độ nhớt ISO VG46, ví dụ Shell Tellus 46, dầu Mobil DTE-25 hoặc Esso Uni Power SQ46).

e. Sau khi châm dầu thủy lực nên dựng đứng máy lên, đẩy không khí ra khỏi hệ thống. Nhẹ nhàng nghiêng máy và đưa nó về vị trí cũ.

Châm nhớt 1 lần nữa và nghiêng theo hướng ngược lại. Lặp lại quá trình này cho đến khi tất cả không khí đã được đẩy ra.

Lưu ý: Máy ép cốt thép không thể hoạt động bình thường nếu dầu chứa bọt khí.

f. Thay đệm bịt phớt piston chống bụi dầu và phích cắm. Mở piston, và loại bỏ dầu – phích cắm và phớt piston chống bụi dầu. Sau đó lặp lại quy trình như trên mục 5.

g. Thay ổ cắm dầu và phớt piston chống bụi dầu

9) THAY ĐỔI DẦU

Dầu thủy lực nên được thay ít nhất một lần một năm, hoặc sớm hơn nếu có xuất hiện bụi bẩn.

a. Rút phích cắm thiết bị ra khỏi nguồn điện. Tháo chốt dầu và phớt chống bụi. Xoay thiết bị qua và xả dầu ra vật chứa phù hợp.

b. Với lỗ thoát nước trên cùng, từ từ đổ đầy dầu bằng dầu mới. Thay thế phích cắm và siết chặt. Kết nối thiết bị với nguồn điện và piston trước hai hoặc ba lần. Rút phích cắm của thiết bị và tháo chốt dầu. Nạp dầu lên và thay thế phích cắm.

c. Cuối cùng, làm theo quy trình kiểm tra mức dầu.

LƯU Ý: Vứt bỏ dầu thủy lực theo quy định của địa phương. Không đổ vào biển, sông, hồ hoặc cống rãnh.

10) KIỂM TRA BULON THƯỜNG XUYÊN.

Mỗi tuần một lần, hoặc sau mỗi lần sử dụng 30 lần, hãy kiểm tra độ kín của tất cả các bu lông, đặc biệt là các bộ phận giữ chặt hình trụ.

11) CHỔI THAN

Kiểm tra chổi than và roto ít nhất hai tháng một lần. (Tuổi thọ quy định của chổi than = 200 giờ hoặc thấy chổi than chỉ còn 1/4 thì nên thay mới.)

12) CHĂM SÓC:  Chổi than bị mòn sẽ dẫn đến mất điện, khiến cho động cơ chạy nóng và không thể khắc phục tổn thương bộ phận chuyển mạch của thiết bị.

a. Ngắt kết nối thiết bị.

b. Tháo cả hai nắp bàn chải và kéo chổi than ra.

c. Thay thế chổi than nếu chiều dài nhỏ hơn 6mm.

Qua bài viết này hi vọng sẽ giúp các bạn có thể hiểu thêm về máy và sử dụng máy uốn sắt thuỷ lực cầm tay hiệu quả nhất.
